本次主要介紹 TYPE-C 數據線的測試方法，測試項目包括短斷路（O/S），導通阻抗，DC 絕緣，AC 耐壓，元件測試（電阻），搖擺測試（OS 瞬短，OS 瞬斷）共計 6 個項目；此方法同樣適用于其它兩頭直連（線與線，點與點之間無元器件或無電路）的線材，如 USB2.0，HDMI，VGA,DVI 等常規線材產品

　　下面就以 TYPE-C2.0（雙電阻）版本（參照華為公司測試要求）舉例說明

步驟 1：準備治具及檔案

　　將待測線材需用的治具插到測試機上，不要接線材產品。指定檔案：按【檔案】鍵，打開設備檔案管理窗口，選擇需要使用的檔案或新建檔案，按【確認】鍵確認，若打開的檔案是之前測試此型號線材的，并且治具接點也是相同的，（包括連接 PIN 位相同），則直接跳到步驟7.

步驟 2：治具歸零

　　CCL-W-E064 機型為四線量測機型，并且當前測試實例的治具接線方法為四線接法，治具的導通阻抗會自動歸零，可忽略此步驟，進入下一步設置。

步驟 3：【模式】界面設置｛測試內容｝

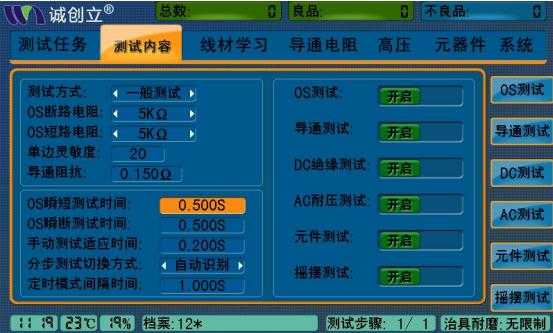

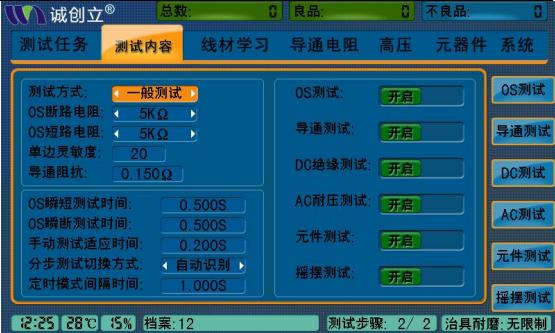

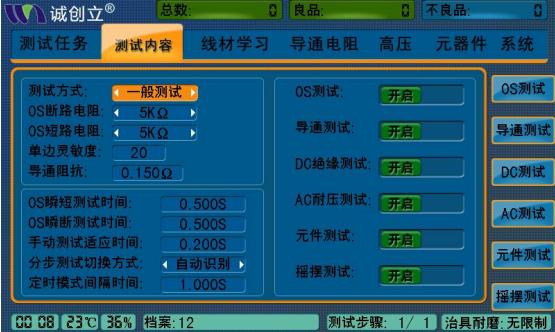

　　按下【模式】鍵，切換至｛測試內容｝頁面，通過【↑】【↓】方向鍵移動橙色光標來選擇需要設置的參數，按【確認】鍵切換參數。需要輸入數值的參數，用數字鍵盤輸入后，再按【確認】鍵完成設置

　　注意：因 TYPE-C 線材結構特殊，為方便后續步驟編輯【元件】電阻；在當前步驟，我們要做的是找出元件電阻的兩只腳，方便后續設置

　　1.默認設置如下：

　　測試方式：一般測試（默認）

　　OS 斷路電阻：5K?（默認）

　　OS 短路電阻：5K?（默認）

　　2. 將待測品 TYPE-C 線材（良品樣品）插入治具

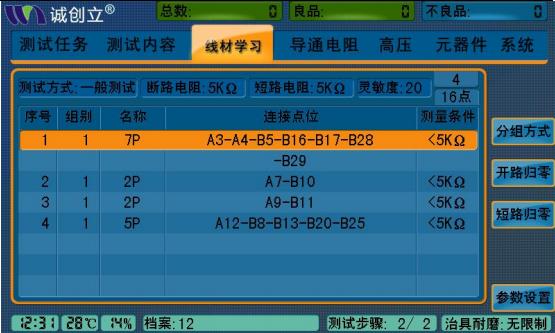

　　3. 按【讀點】鍵，讀取當前點位

　　如圖：

　　確認所讀出的點位序列無誤后，請記錄名稱為（5P）的連接對。

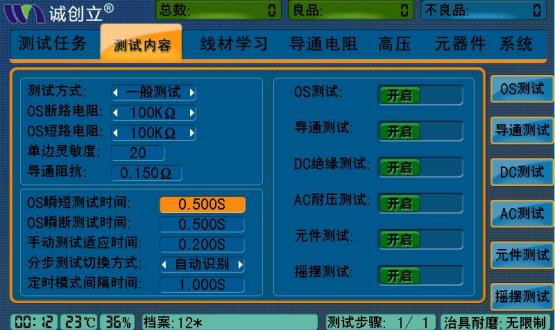

　　4. 將模式界面中相關參數設置如下：

　　測試方式：一般測試

　　OS 斷路電阻：100K?

　　OS 短路電阻：100K?

　　5. 按【讀點】鍵，讀取當前點位

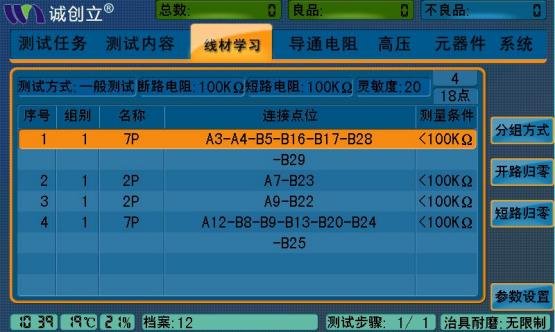

　　如圖：

　　確認所讀出點位序列無誤后，此時原先名稱標注為（5P）的連接對，應為（7P）對比之前的點位，找出多出來的兩個點位，并作出記錄，此時得出結果為：（B9；B24為多出來的兩個點位，與原來 5P 中的 B8,B13,B20,B25 其中任一一個點位組成電阻的兩只腳位。（如：B8-B9;B8-B24 為兩個電阻的腳位）

　　6. 將待測品 TYPE-C 端更換一面插入治具，繼續重復 5 步驟，找出另外一面的電阻腳位。（并作出記錄，以備后面編輯電阻使用）

　　7. 完成記錄后，將【模式】界面中相關設置還原為：

　　測試方式：一般測試

　　OS 斷路電阻：5K?

　　OS 短路電阻：5K?

　　8. 設置｛導通阻抗｝：

　　將橙色光標移到導通阻抗參數，用數字鍵盤輸入相應數值 （請注意單位換算，100m?=0.1?）

　　因當前產品的導通阻抗設置有兩個不同的標準分別為（0.15?；0.6?）

　　《之后的【導通】界面操作中，我會作出說明》

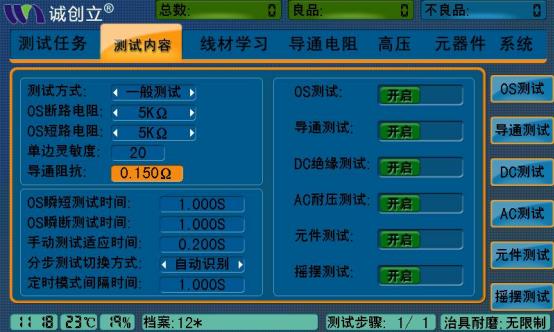

　　先將 0.15?作為統一標準，輸入至導通阻抗參數中，按【確認】鍵完成此項設置。

　　9. OS 瞬短測試時間；OS 瞬斷測試時間設置（搖擺時間設置）

　　將橙色光標移動至｛OS 瞬短測試時間｝參數，用數字鍵盤輸入指定時間，按【確認】鍵完成設置；OS 瞬斷測試時間設置方法與之相同（注意：一般情況下，搖擺測試時間只有一個時間值，此處需要設置兩個時間，所以；假設搖擺時間要求為 1.00S（秒），就拆分為兩個 0.500S 進行設置即可）如果需要無限時間搖擺，請將這兩項時間參數值，設置為 0.00S。

　　10. 設置｛測試項目｝的開啟和關閉

　　當前界面中｛測試項目｝的開啟或關閉，是由功能鍵【F1】-【F6】來控制的，如需設置請按屏幕右側的【F1】-【F6】進行操作當前測試條件需要將所有項目全部｛開啟｝

步驟 4：【高壓】界面設置

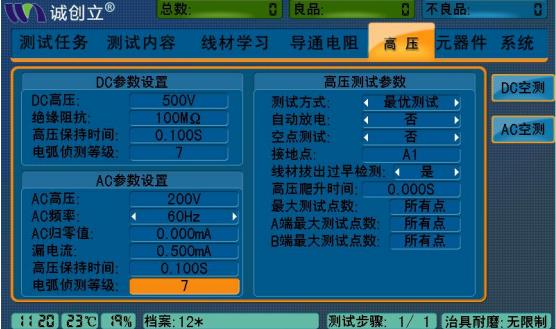

　　按【高壓】鍵，切換至｛高壓｝設置頁面，參數設置如下：

　　DC 高壓：500V

　　絕緣阻抗：100M?

　　高壓保持時間：0.1S

　　電弧偵測等級：7

　　AC 高壓:200V

　　漏電流：0.5mA

　　高壓保持時間：0.1S

　　電弧偵測等級：7

　?。ㄆ渌醋髡f(shuō)明的項目，不需要更改，請采用：默認值）

　　1.將橙色光標移動至上述各個參數，用數字鍵盤輸入對應參數值，按【確認】鍵完成單個項目設置，重復此步，依次完成所有列舉項的設置。

步驟 5：【導通】界面設置

　　1.因 TYPE-C 產品有兩個導通阻抗測試標準，（如：VBUS 和 GND 紅黑線要求導通阻抗值 為 0.15?；D+和 D-綠白線要求導通阻抗值為 0.6?.）

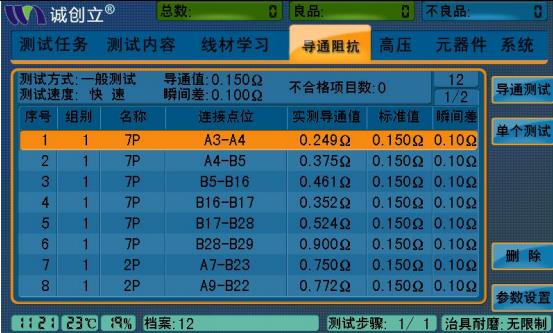

　　所以我們需要針對單個連接對編輯不同的參數。如下圖所示

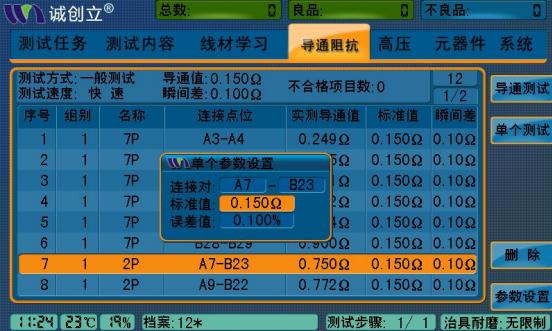

　　將橙色光標移至需要更改的連接對，按下【確認】鍵，出現｛單個參數設置｝對話框，再移 動光標選中標準值參數，輸入?yún)?shù)值，按【確認】鍵，再按【退出】鍵。此時標準值一項就 更改完成，在標準值一欄中能體現出來。

　　2. 導通｛參數設置｝

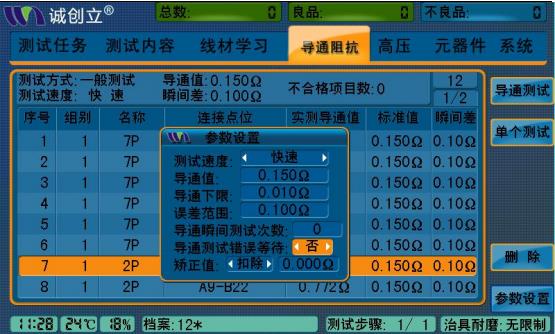

　　導通界面下，按【F6】｛參數設置｝出現參數設置對話框，如下圖

　　移動橙色光標至｛導通測試錯誤等待｝，按【確認】鍵將默認值為｛否｝的選項，改為｛是｝ 此功能是為了防止因線材插入不到位，而導致測試機誤判導通不良。

　　 （具體是否開啟此選項，需使用者自定標準?。?/span>

步驟 6：元器件（電阻）界面設置

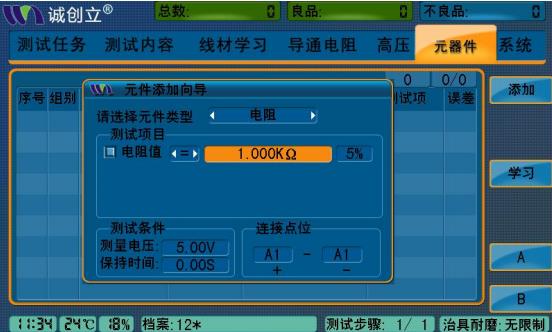

　　1.按【元件】按鍵進入｛元器件｝設置界面，按【F1】進入｛元件添加向?qū)В龑?duì)話框，元件 類型默認為｛電阻｝，用方向鍵移動橙色光標至電阻值設置項，如下圖：

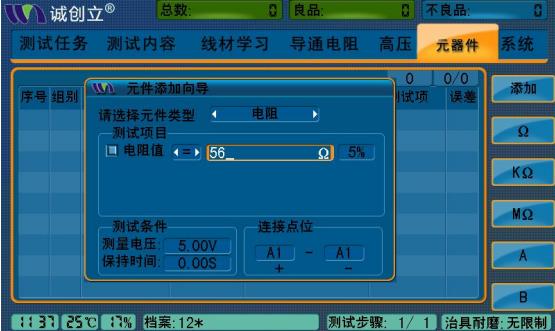

　　用數字鍵輸入電阻值，（如：56K ?，請輸入 56，按【F3】選擇 K ?單位，按【確認】鍵完 成輸入）。【F2-F4】為選擇電阻值單位（?，K ?,M ?）如下圖

　　2. 移動橙色光標至正負誤差%比一項，數字鍵盤輸入誤差比例。輸入后按【確認】完成修改。 （默認值為 5%）

　　3. 移動光標至｛連接點位｝，輸入電阻的兩只腳位(具體點位請參照步驟 3 中第 5 項所找出 的點位如：B8-B9；B8-B24）

　　輸入方法：光標移動至+極項，按【F5】-【F6】選對 A，B，用數字鍵盤輸入電阻腳位。 如輸入 B8，選按【F6】選擇 B，再按數字鍵盤【8】選擇 8，完成后按【確認】鍵完成+極 點位設置。

　　光標移動至-級項，參照上述輸入方法，完成-級點位設置，按【確認】完成

　　連接點位設置完成后，按【F1】鍵，完成添加，如下圖：

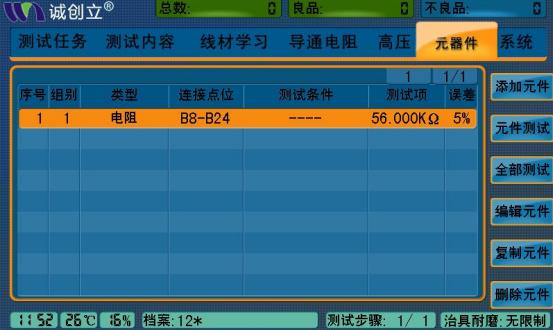

　　為防止連接點位在輸入過程中出錯，請?jiān)谕瓿商砑雍?，按下【F3】｛元件測試｝，測試一下當 前編輯參數是否正確。（注意：需連接產品與治具在測試機端口，測試項中電阻值顯示紅色為錯誤）

　　因當前舉例，為雙電阻 TYPE-C 的線材，需再按【F1】鍵繼續重復上述 1-3 步驟，添加電阻 2（腳位為：B8-B24）

　　具體步驟省略，請參照 1-3 項操作方法

7. 添加｛分步}測試設置

　　注意：完成 TYPE-C 其中一面的設置后，按【測試】鍵，進行一次測試，檢查當前設置有無 錯誤，再進行添加分步設置。

　　原因：因添加分步時，第二步的所有參數，如｛模式｝｛高壓｝參數都會直接被復制到第二 步中，如果第一步設置錯誤，則第二步也同樣錯誤。

　　（復制的參數不包括｛點位排列｝，｛導通數值｝，｛元件電阻設置｝以及與正反面的點位變動 有相關的參數值）

　　1.按【模式】鍵，進入｛測試內容｝，注意界面底部其中一項為（測試步驟 1/1），示意為： 分步總數量為 1，當前為第 1 步。如下圖所示：

　　2.添加步驟方法：保持按住【轉換】鍵的同時，按方向鍵【↑】為添加步驟；

　　保持按住【轉換】鍵的同時，按方向鍵【↑】為添加步驟，

　　保持按住【轉換】鍵的同時，按方向鍵【↓】為刪除當前步驟，

　　保持按住【轉換】鍵的同時，按方向鍵【左右】為切換步驟，查看各個步驟在當前界面中的

　　設置參數。（此功能只在各個設置界面生效，系統界面和主界面，無效）

　　3.按住【轉換】鍵，按方向鍵【↑】一次，添加一個步驟，如下圖：

　　當前｛測試步驟｝為 2/2,示意為：當前界面為第 2 步，分步總數為 2.

　　技巧：在【模式】【查點】【元件】【導通】【高壓】【讀點】6 個界面中，都可以用【轉換】 鍵+方向鍵（左右）自由切換查看當前步驟的設置參數。

　　如【查點】界面，以下兩個圖片所示

　　第一步界面：

　　第二步界面：

　?。ㄗ⒁猓捍藭r(shí)可發現，兩個步驟中 TYPE-C 因插入的面不一樣，導致點位排列也會不一樣。 此功能可用于，在分步時自行檢查兩個步驟的相關設置并修改。）

　　 4.完成添加分步后，能直接復制到第二步的參數，不需再進行設置。（如：【高壓】【模式】）

　　5.將 TYPE-C 產品反一面插入治具中，按【讀點】讀取該面的點位。（注意：當前步驟應為 2/2，不要把第一步的數據覆蓋了）

　　6.按【元件】進入｛元器件｝設置界面中，將之前找出來的該面腳位，按上述添加電阻的方 法，進行添加。（相關步驟省略，請參照電阻添加方法。）

　　7.按【導通】進入｛導通阻抗｝設置界面中，編輯 VBUS，GND，D+,D-的導通電阻標準值 方法同上，省略

　　8.檢查并確認相關設置，確認無誤后按【保存】鍵保存到當前檔案。

8.【系統】設置

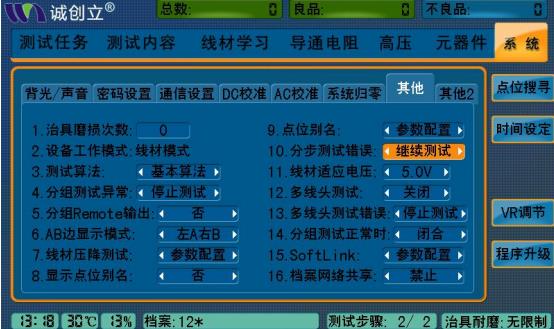

　　1.按【系統】，進行系統設置界面，按方向鍵（左右）切換菜單 將菜單頁面切換至【其它 2]

　　2.按方向鍵（上下）移動光標至對應項，

　　設置｛27.分步測試模式｝按【確認】更改為｛智能匹配｝

　　設置｛28.分步模式有效步數｝按數字鍵盤輸入 1，按【確認】鍵確認

　　設置｛30.啟動測試回路數}按數字鍵盤輸入 1，按【確認】鍵確認

　　其它非常規的選項,請參照實際需求,由客戶自定.不一一敘述

　　注意：按方向鍵(左右)切換菜單至【其它】，檢查｛10.分步測試錯誤｝此項設置應為：繼續 測試,如果此選項為：重復測試，請更改！

　　此項會導致，不良品在拔出后，顯示為良品（此為軟件 BUG，出現在 01.03.09.03 版本中） 如無影響，請忽略！

　　9.檢查設置參數，按【保存】鍵，將所有設置參數存入當前檔案中。

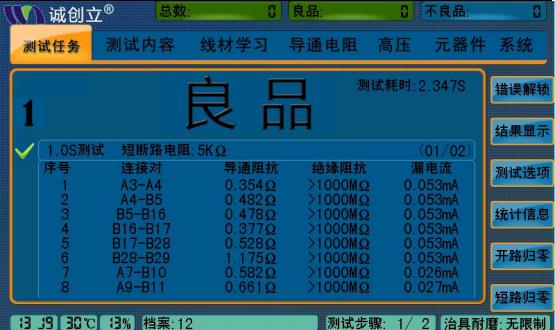

　　10.完成設置，按【測試】鍵啟動測試
