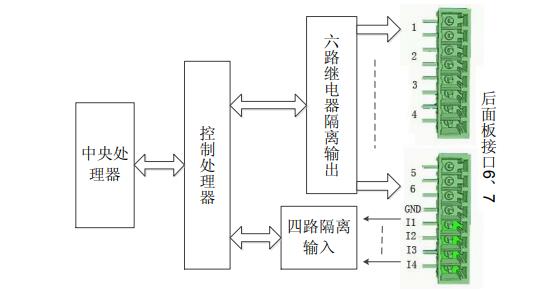

為了適應自動化測試環境要求，本儀器通過 Remote 卡實現自動測試的要求，原理如圖所示。

　　用戶通過四路隔離輸入 I1~I4 任一通道輸入測試啟動信號（DC5V TTL電平），測試狀態信號通過六路隔離輸出。

　　使用方法：

　　1.按要求接好輸入輸出信號。

　　2. 在“測試內容”中設置相關參數:

　　(1)按【Mode】鍵進入測試內容參數設置頁面。

　　通過【↑】【↓】鍵選擇需要設置的參數。其中時間參數和 Remote 點位參數的設置可以通過數字鍵修改，Remote 的輸入電平通過【Enter】鍵切換，測試項目開關的設置通過對應的快捷按鍵【F1】~【F6】設置，而當需輸入時間時，【F2】、【F3】變?yōu)闀r間切換單位。

　?。?）測試時間：（步進均為 1mS，數字鍵輸入，【Enter】鍵確認）

　　OS 瞬短測試時間：1mS~10S。

　　OS 瞬斷測試時間：1mS~10S。

　　Cond 虛斷測試時間：1mS~10S。

　　電阻虛斷測試時間：1mS~10S。

　　定時模式間隔時間：1mS~10S，此為設置定時測試間隔時間。

　?。?）Remote 卡設置：

　　 為了適應自動化測試的需要，本儀器增加 Remote 卡，可以輸入或輸出測試控制信號，不管使用輸入還是輸出，均需將 GND 引腳與外部設備電路的 GND 端連接起來。

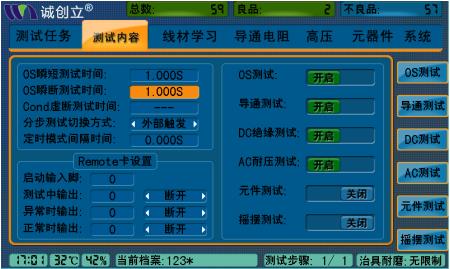

　　此設置需與<系統>菜單中的<其他>-設置結合使用。見下圖。

　　啟動輸入腳：設置外部控制啟動測試的信號，依實際接到后面板 Remote卡端口的 1~4 進行設置。

　　輸出共 6 組，可分別控制 6 個 DC12V 的繼電器，前為組別選擇，后為繼電器控制方式：斷開、閉合、先閉后斷、先斷后斷共 4 種方式，先通過【↑】【↓】鍵選擇需要設置的參數，按數字值選擇引腳或組別，按【Enter】鍵切換控制方式。

　　測試中 Remote 輸出：斷開、閉合、先閉后斷、先斷后斷

　　異常時 Remote 輸出：斷開、閉合、先閉后斷、先斷后斷

　　正常時 Remote 輸出：斷開、閉合、先閉后斷、先斷后斷

　　警告。Remote 卡的輸入只能是 5V 的TTL 電平控制信號，輸出為 DC12V的繼電器閉合或斷開的控制信號，不能作為供電電源使用。

　　3. 線材學習、導通阻抗、高壓、元器件等參數按實際需要進行設置即可。

　　4. 設置完成后，按【TEST】鍵切換到測試任務頁面，接下來就可由 Remote控制進行測試。
