CCL-W-I064、CCL-C-I064 系列精密線材綜合測試儀是我公司自主研發的一款新型測試儀器。操作系統是 LINUX。該產品適用于電腦周邊連接線，手機數據線，網絡通訊連接訊號線，汽車連接線，家用電器連接線等各種線束、連接器的檢測。下面要給大家介紹關于精密四線線材測試機的連接器分步測試實例的內容，歡迎閱讀！

　　連接器一般內部導通阻抗較小，可通過分步測試進行檢測。即第一步先將連接器的末端全部短接起來，然后進行 OS 測試，可判斷連接器是否有斷路不良；第二步將末端的短接的移除，然后進行 OS 測試、DC 絕緣測試、AC 耐壓測試，可判斷連接器是否有短路、高壓絕緣、高壓耐壓等不良問題。下面以 HDMI 線的連接器為例進行說明。

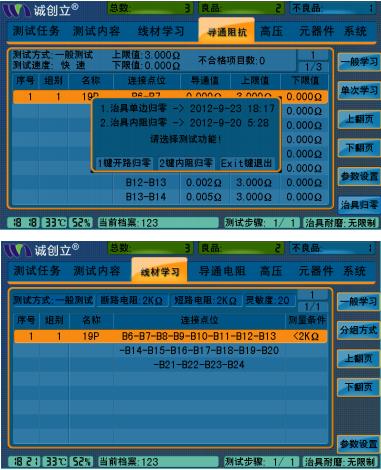

　　1.將未插入連接器的測試治具接到測試機上，并進行治具歸零，按【Cond】鍵，再按【F6】選擇治具單邊歸零。

　　2. 將末端全部短接起來的待測連接器插入治具上，按【O/S】鍵，進入線材學習，在<參數設置>里，選擇一般測試，返回后按【F1】進行一般學習，此時屏幕中顯示連接點位，見上圖。若有多個連接器同時測試，可按【F2】進行分組。

　　3. 按【Cond】返回導通阻抗設置頁面，按【F5】彈出<參數設置>窗口，設置測試速度、上限值、下限值參數。

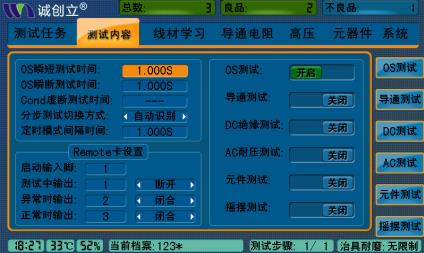

　　4. 按【Mode】切換到測試內容設置頁面，按【F1】開啟 OS 測試。

　　5. 增加第二步測試設置：將連接器末端的短路移除，同時按住【Shift】、【↑】鍵增加測試步驟 2。此時在屏幕下方，可看到測試步驟信息欄已為“測試步驟：2/2”，表示測試步驟共 2 步，當前為步驟 2。

　　6. 重復上面 2-4 的進行設置，在測試內容頁面里，同時開啟 OS 測試、DC測試、AC 測試。

　　7. 設置完成后，即可按【TEST】鍵進行測試，步驟 1 完成時，請移除連接器的短路治具，再進行步驟 2 測試。

　　注。測試步驟切換方法：

　　新增測試步驟：同時按住【Shift】、【↑】；

　　切換前一個測試步驟：同時按住【Shift】、【←】；

　　切換后一個測試步驟：同時按住【Shift】、【→】；

　　刪除當前測試步驟：同時按住【Shift】、【↓】；

　　以上就是對精密四線線材測試機的數據線測試實例的介紹，感謝大家的耐心閱讀，如果您想了解更多有關精密四線線材測試機的詳細事宜，歡迎致電詳詢，竭誠為您服務。
