精密四線線材測試機主要功能有斷/短路，導通電阻，絕緣阻抗，耐壓，元件測試，瞬間斷/短路等功能。系統還提供一般測試，單邊測試，單邊點測，分步測試等測試方式。能夠快速準確的分析出各種連接線、連接器的具體參數。下面小編給大家介紹關于精密四線線材測試機的顯示區域定義的內容，歡迎閱讀！

顯示區域定義：

　　系統頂層界面：

　　 初始化通過后，將顯示儀器頂層主界面，如圖：

　　1． 設備名稱。

　　2． 設備型號、出廠日期、設備使用商、當前使用的測試檔案文件名、試用剩余時間。

　　3． 顯示當前日期時間。

　　4． 設備環境溫度、濕度。

　　注：若儀器已切換到其他頁面，只需連續按【Exit】按鍵，就可返回到此頂層界面。

系統主界面：

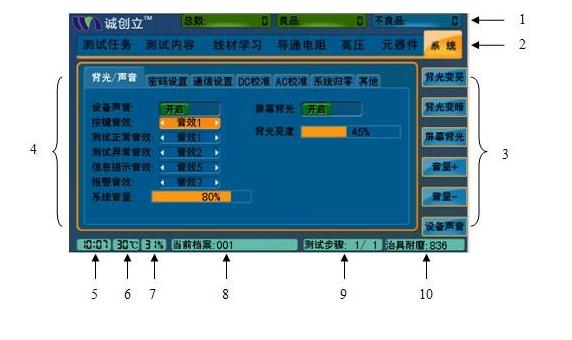

　　按【System】系統功能菜單按鍵，進入主界面。如圖：

主界面主要分為以下幾個區域：

　　1.頂部為測試結果統計數據

　　分別為<總數>、<良品>、<不良品>；該統計數據可顯示統計單天、本周、本月、全部的累計數據。

　　2. 一級菜單區域

　　為頁面標簽，主要用來切換測試機幾大功能的顯示頁面。通過對應按鍵進行切換，上圖所示為選中<系統>菜單的界面。

　　3. 功能按鍵菜單

　　從上至下分別對應【F1】~【F6】,用于選擇控制和參數，菜單定義隨顯示頁面不同而改變。

　　4. 測量結果/條件參數顯示區域

　　該區域顯示測試結果信息和當前的測試條件。顯示內容隨一級菜單不同而改變。

　　5. 時間顯示

　　時間顯示，時間設置方法詳見：“系統頁面設置”。

　　6. 溫度顯示

　　7. 濕度顯示

　　8. 當前檔案顯示

　　顯示當前檔案名稱。若名稱后有米字符號“*”，表示該檔案新修改了內容而未保存。此時按【Save】鍵，將保存檔案，米字符號消失。

　　9. 測試步驟

　　表示在完成一次測試需要的步驟，如 1/2 表示完成測試需要 2 步，當前為第一步。切換前一測試步驟【Shift】+【←】、切換后一測試步驟【Shift】+【→】，增加測試步驟【Shift】+【↑】，刪除當前步驟【Shift】+【↓】

　　10. 治具耐磨

　　治具可繼續使用次數，初始值可在“系統”菜單里進行設置。治具若磨損嚴重會影響測量的精度，所以建議定期更換測試治具。

　　感謝閱讀，以上就是對精密四線線材測試機的顯示區域定義的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關精密四線線材測試機的詳細事宜，歡迎致電詳詢，竭誠為您服務。
