誠創立測試設備CCL-W-I064、CCL-C-I064 系列精密線材綜合測試儀是我公司自主研發的一款新型測試儀器。操作系統是 LINUX。該產品適用于電腦周邊連接線，手機數據線，網絡通訊連接訊號線，汽車連接線，家用電器連接線等各種線束、連接器的檢測。下面給大家分享關于誠創立測試設備的后面板的介紹。

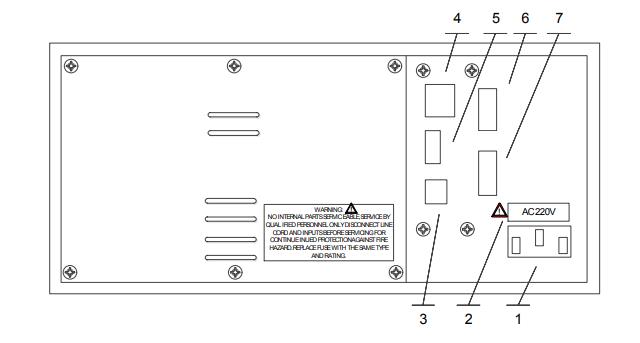

誠創立測試設備的后面板說明 ：

　　（1） 電源插頭 請依上方的電壓標示連接相應的電源，此電源插頭內連接有保險絲。

　?。?） 儀器供電電壓標示

　　（3） USB-Slave 插座 通過 USB 延長線與計算機連接

　?。?） 以太網接口

　?。?） USB-Host 可外接 U 盤等存儲設備

　?。?） Remote 卡外部接口 1 連接外部繼電器的控制輸出信號，此僅用于DC12V 的繼電器控制。此接口有 4 組輸出，從上到下分別為 1-4。

　?。?） Remote 卡外部接口 2 連接外部繼電器的控制輸出信號，此僅用于DC12V 的繼電器控制，此接口有 2 組輸出，從上到下分別為 5-6。另此接口的后 4 位引腳為啟動測試的輸入信號，分別為 I1~I4。關于 Remote 卡的使用設置，詳見附錄 C：Remote 輸入輸出控制。

　　感謝閱讀，以上就是對誠創立測試設備的電源連接以及工作環境要求的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關誠創立測試設備的詳細事宜，歡迎致電詳詢，竭誠為您服務。
