誠創立測試設備如何進行快捷功能檢查、安裝與治具歸零，以及設置時間和日期，設置屏幕亮度、聲音大小？如何進行交直流高壓校正？如何進行內部阻抗歸零？如何使用菜單系統？下面小編就給大家分享關于誠創立測試設備的前面板的介紹。

誠創立測試設備的前面板說明：

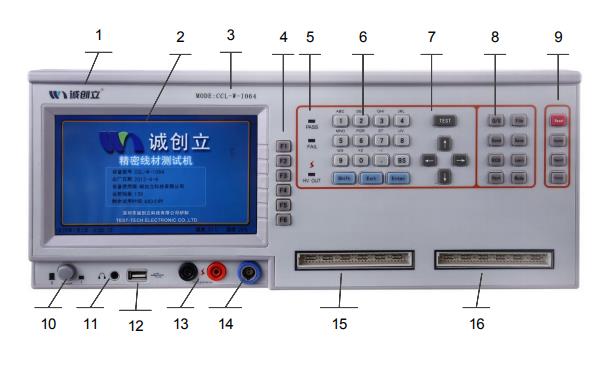

CCL-W-I064 儀器前面板如圖所示。

　?。?） 商標：公司商標

　　（2） LCD 液晶觸摸屏：800*480 全彩色液晶顯示屏，顯示測量結果，測量條件等。部分型號帶觸摸功能。

　?。?） 儀器型號標示

　?。?） 【F1】~【F6】功能鍵：六個功能按鍵可用于選擇控制和參數，每個功能鍵的左方屏幕都有相應的功能定義。功能鍵定義隨顯示頁面不同而改變。

　?。?） 測試狀態顯示燈：用于顯示 PASS、FAIL、HV OUT 的測試狀態。

　?。?） 控制按鍵群

　　a) 數值鍵：用于向儀器輸入數據，由數值鍵【0】至【9】，小數點【.】，數值鍵還具有第二功能即字母鍵，通過【Shift】按鍵進行切換。

　　b) 導航鍵：包括【↑】、【↓】、【←】、【→】4 個按鍵，用于在 LCD 顯示頁面的域和域之間移動或選擇光標。當光標移動到某一域，該域在液晶顯示器上以反白顯示，也可作為快速數據加、減、翻頁按鍵。

　　c) 【BS】：BACK SPACE 鍵。為后退/刪除鍵，用于刪除光標前的數值或字符。

　　d) 【Shift】功能切換鍵：按此鍵將數值鍵與字母按鍵進行切換。

　　e) 【Exit】：退出或返回上一級菜單/頁面按鍵，若正在測試時，按此鍵則暫停測試，便于檢驗。

　　f) 【Enter】：用于終止數據輸入，確認并保存輸入行顯示的數據。也用于確認菜單/功能的選擇。

　?。?） 【TEST】鍵：【TEST】量測按鍵，按此鍵將啟動測試，同時打開測試任務頁面。

　?。?） 量測參數設置按鍵組群

　　a) 【O/S】 斷短路/線材學習設置

　　b) 【Cond】 導通阻抗設置

　　c) 【RCD】 電阻電容二極管測試設置

　　d) 【Hipot】 高壓測試設置

　　e) 【File】 文件檔案管理

　　f) 【Save】 保存設置

　　g) 【Learn】 導通阻抗設置

　　h) 【Mode】 測試內容模式設定

　　（9） 系統功能按鍵

　　【Reset】 系統復位按鍵，按住此鍵約 3 秒，系統將重新啟動

　　【System】 系統參數設置

　　【Report】 顯示測試結果報告

　　【Print】 打印測試數據

　　（10） 電源開關【Power】：按下開關會鎖住，接通電源；再按則開關會彈起，斷開電源。

　?。?1） 耳機插孔：用來外接耳機或擴音器，插上耳機后，機箱內部喇叭切斷，只能在耳機里聽到測試提示音，便于在某些特定環境使用。

　?。?2） USB 接口：用來外接 U 盤、移動硬盤等存儲器。

　?。?3） 高壓校正輸出接口

　?。?4） Pin Search 接口

　　（15~16） 治具接頭：32Pin 治具接口，圖示為 64Pin。標準型為 64PIN，TEST PORT A、TESTPORT B 各一槽。本系列測試儀可擴展至 8 槽，共 256Pin。

　　感謝閱讀，以上就是對誠創立測試設備的前面板的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關誠創立測試設備的詳細事宜，歡迎致電詳詢，竭誠為您服務。
